توضیحات
چند کاربرد از رله برد ریموتی
کاربرد رله درب بازکن ریموتی و اینکه چرا درب نفررو را ریموتی می کنیم چیه؟
- با موتور سیکلت رسیدی درب منزل و با ریموت,درب رو باز کن با موتور داخل شو!
- سالخورده داخل خونه بدون رفتن پای آیفون درب رو باز میکنه.
- موقعی هست که دستت پره و بجای کلید انداختن,خیلی راحت ریموت رو میزنی و درب را باز می کنی.
- داخل ماشینی یا روی موتور سیکلت هستی و بچه ات می خواد بره یه لحظه داخل خونه , خوب از همونجا درب رو میزنی
فیلم از نصب رله برد ریموتی
آموزش ویدیویی نصب درب باز کن ریموتی در 2 دقیقه
حداقل ملزومات برای نصب برد ریموت کنترل
ریموت درب بازکن برای درب های نفررو که دارای آیفون (چه تصویری و چه صوتی و همینطور قفل بازکن زنجیری یا کله گاوی) بدون خرید ملزومات دیگه براحتی قابل نصب می باشد.
برای درب ها نفر رو که فاقد آیفون می باشد باید علاوه بر این دستگاه یک ترانس آیفون و یک درب باز کن(فرقی ندارد زنجیری یا کله گاوی)خریداری نمایید.

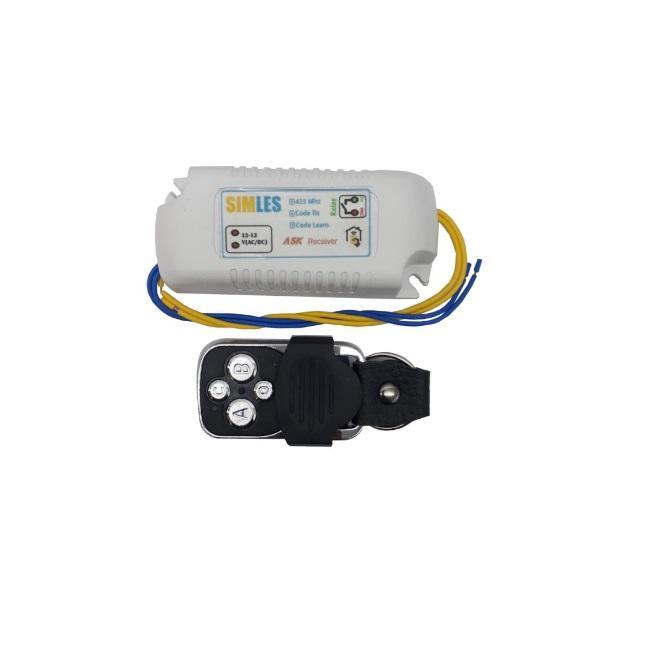

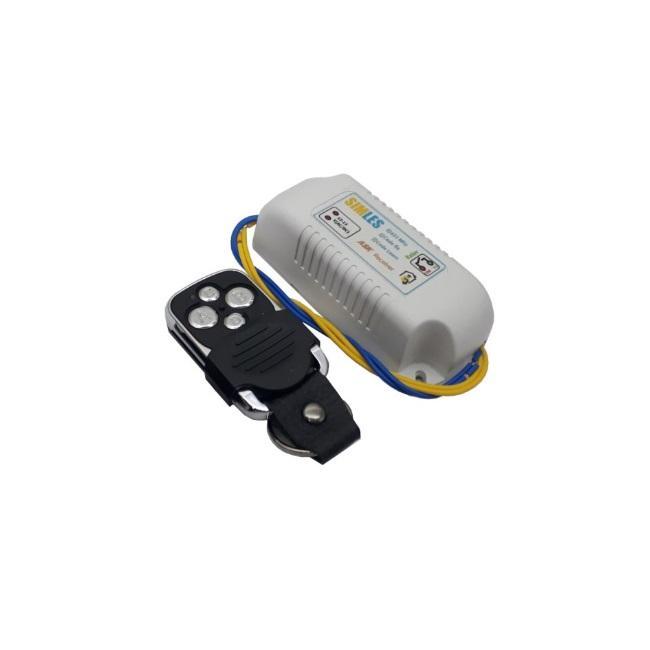

مشخصات فنی دربازکن ریموتی حیاط
- چیپ بکار برده شده در دربازکن ریموتی حیاط از نوع لرنینگ و فرکانس ۴۳۳ مگاهرتز و مدولاسیون ASK می باشد.
- برد تقریبی دستگاه در فضای باز 5۰ تا 8۰ متر در فضای باز می باشد. (یک ریموت همراه محصول می باشد)
- برای خرید ریموت (تا 60 عدد امکان ست به دستگاه می باشد.) اینجا کلیک کنید.
- همچنین از کادر زیر می توانید ریموت 4 کانال لرنینگ طرح بتا یا درب بازکن با تعداد ریموت مختلف را بصورت مستقیم به سبد خرید خود اضافه کنید.
- می توانید جهت تغذیه به دستگاه از ۱۲ تا ۱۳ ولت DC یا AC متصل نمایید.(می توانید از خروجی ترانس آیفون و یا تغذیه جدا باشد).
- امکان لرن کردن ۱۹ ریموت لرنینگ مختلف به دستگاه.
- امکان کپی کردن یکی از ریموت های لرن شده به دستگاه با ریموت بلوتوثی به تعداد بینهایت .
- جهت اتصال تغذیه (مثبت و منفی) در حالت DC مهم نمی باشد.
برای داشتن این دربازکن ریموتی حیاط با تعداد ریموت بیشتر می توانید به خرید ریموت لرن طرح بتا و یا ریموت لرن طرح ساید مراجعه نموده و حداکثر تا 17 ریموت دیگر خریداری کنید.ما ریموتها را به دستگاه لرن (Set) می کنیم و سپس ارسال می نماییم.ما بری راحتی در خرید پک خرید دربازکن ریموتی حیاط را با تعداد یک و دو و سه و چهار عدد ریموت در فروشگاه قرار داده ایم و با مراجعه به فروشگاه می توانید خرید نمایید.شما می توانید هر ریموت از نوع کدلرن و فرکانس 433 از هرجای دیگر خریداری نمایید و استفاده نمایید.
توجه کنید برای تعداد ریموت بیشتر برای این دستگاه بعنوان مثال 1000 عدد باید شما 1000 عدد ریموت بلوتوثی لرنینگ فرکانس 433 خریداری نمایید و یکی از ریموتهای روی دستگاه را برروی 1000 عدد ریموت بلوتوثی کپی نمایید.بهتر است مقاله ریموت کدلرن و ریموت بلوتوثی را ببیندید.
برد این درب بازکن ریموتی در فضای باز 50 تا 80 متر می باشد.برای نیاز به بردهای بیشتر برای مصارف درب باغ و ویلا که برد بیشتر نیاز می باشد با 03137714320 یا 09137875491 تماس حاصل نمایید.
امنیت این دستگاه رله درب بازکن ریموتی چگونه هست؟
توجه فرمایید ریموت و گیرنده ها دقیقا مشابه استفاده شده در درب ها و جک های برقی منازل و پارکینگ ها و کرکره برقی مغازه ها می باشد.پس نگران امنیت آنها نباشید.نوع ریموت ها کدلرن و فرکانس 433 می باشد.
وقتی نیاز به ریموت کنترل اضافه داشته باشید یا ریموت کنترل را گم کرده اید و نیاز به ریموت داشته باشیدفقط باید از ما کنترل بخرید؟
جواب خیر میباشد.شما به غیر از فروشگاه ما میتوانید از فروشندگان جک پارکینگ و کرکره برقی و آیفون ها ریموت را تهیه کنید.فقط توجه کنید که حتما ریموت باید کدلرن و فرکانس 433 باشد و ظاهر ریموت میتوانید متفاوت باشد. بهتر است مقاله ریموت کدلرن و ریموت بلوتوثی را ببیندید.
مزایای درب باز کن ریموتی
- ابعاد کوچک و مناسب که سبب جایگذاری در اکثر جاها براحتی قرار میگیره.
- بدون نیاز به منبع تغذیه جداگانه (تغذیه از ولتاژ AC و DC ترانس آیفون).البته میتونی تغذیه جدا هم استفاده کنی.
- امکان تغذیه دستگاه هم با برق DC و هم با برق AC ترانس(12 تا 13 ولت).در حالت DC رعایت جهت مثب و منفی مهم نیست.
- بدون نیاز به دستکاری در سیم کشی قبلی و نصب سیم های دستگاه زیر محل سیم کشی قبلی.
- نصب روی درب های دارای آیفون تصویری و صوتی ودارای قفل زنجیری یا کله گاوی (برای نصب روی درب های فاقد آیفون باید ترانس و قفل برقی خریداری و نصب شود).
نحوه نصب درب بازکن ریموتی
نصب در بازکن ریموتیه خیلی راحت هستش.چنانچه اطلاعات و سابقه کار فنی برقی دارید خودتان براحتی می توانید نصب کنید در غیره اینصورت یک نصاب آیفون می تواند این دستگاه را نصب نماید.
نصب کنترل ریموتی برروی درب های آیفون دار (تصویری و صوتی)
این نکته را در نظر داشته باشید که خروجی دستگاه تیغه نرمال باز (NO) رله هست و هیچ ولتاژی روی آن نیست و در حقیقت یک کلید می باشدکه باید مطابق 4 مرحله که در تصاویر زیر توضیح داده شده است اقدام کنید. در هر مرحله اگر بازدن شاستی A از ریموت درب باز شد,کار تمام شده هست در غیره اینصورت باید مدار را مانند مرحله بعدی بسته و مجددا تست نمایید.
ابتدا جهت وصل تغذیه دستگاه ریموتی کردن درب سیم ها آبی (بنفش رنگ)دستگاه را به خروجی ترانس آیفون(12 تا 13 ولت AC یا DC)متصل نمایید.در زمانی که ولتاژ DC متصل می کنید جهت مثبت و منفی مهم نیست.توصیه میکنیم ازخروجی AC تراانس استفاده نمایید.بعد از متصل نمودن تغذیه دستگاه درب باز کن ریموتی شاستی شماره A(در نوع ریموت ساید باید ریموت زده شود) و را روی ریموت دستگاه را بزنید.در این حالت با زدن دکمه A ریموت باید صدای تیک تیک از داخل دستگاه ریموتی کردن درب بشنوید و این به معنای سالم بودن دستگاه می باشد.
اگر ریموت دستگاه ریموتی کردن درب منازل به شکل سمت راست بود باید کلید A و اگر ریموت به شکل سمت چپ بود باید کلید B را جهت تست دستگاه و یا باز کردن درب منزل فشار دهید.
به طور معمول کلیدهای ریموتهای مختلف با هم یکسان هتند ولی در بعضی ریموت ها متفاوت می باشند.
بعنوان مثال دکمه A ریموت طرح بتا با ریموت B از طرح اسلاید یکی می باشد.
به این نکته هم توجه فرمایید کدها متفاوت می باشد و ریموت ها باید ابتدا به دستگاه لرن (Set) شوند که در ریموتهای همراه این عمل انجام شده است.
توجه کنید در این مرحله اگر دستگاه خراب بود و صدای تیک تیک از داخل دستگاه با زدن شاستی A شنیده نشد دستگاه را مرجوع نمایید.ما دستگاه را با تعویض کرده و با بصورت رایگان برایتان ارسال میکنیم.
نحوه ریموتی کردن درب باز کن برقی با آیفن
سیم بندی را مشابه کاتالوگ روبرو متصل نمایید.به اتصالات دقت فرمایید.به محل اتصال که با فلش مشخص شده و همینطور شماره ترمینالی که سیم به قفل برقی متصل شده است دقت نمایید.در اینجا سیم به ترمینال شماره 2 متصل شده است
سیم بندی را مشابه کاتالوگ روبرو متصل نمایید.به اتصالات دقت فرمایید.به محل اتصال که با فلش مشخص شده و همینطور شماره ترمینالی که سیم به قفل برقی متصل شده است دقت نمایید.در اینجا سیم به ترمینال شماره 1 متصل شده است.
توجه کنید که تصویر در نگاه اول بسیار مشابه تصویر بالا می باشد ولی این دو تصویر یکسان هست به غیر از نقطه اتصال به قفل برقی که در این شکل ترمینال شماره 1 می باشد.
در این مرحله و مرحله بعدی به فلش قرمز رنگ توجه کنید که به سیم دیگر منبع تغذیه متصل شده است
سیم بندی را مشابه کاتالوگ روبرو متصل نمایید.به اتصالات دقت فرمایید.به محل اتصال که با فلش مشخص شده و همینطور شماره ترمینالی که سیم به قفل برقی متصل شده است دقت نمایید.در اینجا سیم به ترمینال شماره 2 متصل شده است.
سیم بندی را مشابه کاتالوگ روبرو متصل نمایید.به اتصالات دقت فرمایید.به محل اتصال که با فلش مشخص شده و همینطور شماره ترمینالی که سیم به قفل برقی متصل شده است دقت نمایید.در اینجا سیم به ترمینال شماره 1 متصل شده است.
توجه کنید که تصویر در نگاه اول بسیار مشابه تصویر بالا می باشد ولی این دو تصویر یکسان هست به غیر از نقطه اتصال به قفل برقی که در این شکل ترمینال شماره 1 می باشد.
نحوه ریموتی کردن درب منازل بدون آیفون
اگر درب منزل شما فاقد آیفون بود باید ابتدا یک عدد درب بازکن برقی(فرقی ندارد کله گاوی باشد یا زنجیری)خریداری نموده و روی درب نصب نمایید.سپس نیاز به خرید یک ترانس آیفونی دارید که پس از آن مطابق مدار روبرو قفل برقی و ترانس و درب بازکن ریموتی را به هم متصل نمایید و درب را براحتی با ریموت باز کنید.
شاید این محصول ما هم برات کاربردی باشه
یک پریز هست که برقش با ریموت قطع/وصل میشه
- می توانید برای مصرف کننده ای که برای روشن/خاموش کردن آن نیاز است دوشاخ را چندین دفعه از برق خارجی و داخل کنید.مثلا یه کفکش را باید در حین کار چنیدن بار از پریز خارج و دوباره به پریز بزنید یا اینکه پریزش توی ارتفاع هست و دسترسی بهش سخت هست.
- برای قطع و وصل یک کفکش به اندازه حداکثر 5 آمپر با ریموت و از فاصله دور(50 تا 80 متر در فضای باز)
- دوشاخ یک پرژکتور رو زدی بهش (چون توی ارتفاع هست یا اینکه پریز جایی با دسترسی سخت هس) و با ریموت و از فاصله قطع و وصلش میکنی
کاربر سایت –
سلام دوسیم های خروجی مدار مثب و منفی هست یا هر دو سیم مثبت هستند
حبیب نصراصفهانی –
سلام و درود.همانطور که در سوالات قبلی دوستان عرض کردم باید به این نکته توجه کنید که خروجی دستگاه ما یه تیغه رله هست و عملا ولتاژ و جریان در خروجی ایجاد نمیکند و تنها ولتاژ و جریان داده شده را بر میگرداند.شما اگر مدار را صحیح بسته اید باید با زدن سر سیمهای متصل کرده به سیمهای زرد درب باز کن درب باز شود.اگر چنین نبود قطعا سیم کشی اشتباه هست.پیشنهاد میکنم از یک نصاب کمک بگیرید.
کاربر سایت –
دوست عزیز در باز کن زنجیری دو عدد سیم داره الان از ریموت شما یه سیم برای در باز کن میره سیم بعدی چی؟
حبیب نصراصفهانی –
سلام و درود دوست عزیز.یکی دیگش به سمت یکی از ترمینالهای ترانس میره.حالا کدوم یکیش؟توی مراحل نصب و بصورت تصویری در بالا نشان داده شده است
کاربر سایت –
سلام.عالی بود از هر نظر.برد خوبی هم داشت
حبیب نصراصفهانی –
سلام و درود دوست عزیز.سپاس از نگاه زیباتون و وقتی که گذاشتید.
کاربر سایت –
سلام.ما تعداد 12 ریموت نیاز داریم .امکانش هست؟
حبیب نصراصفهانی –
سلام و درود دوست عزیز.بله تا 19 عدد ریموت لرن و بینهایت ریموت بلوتوثی میتونید لرن کنید
کاربر سایت –
من خریدم خیلی عالی بود.زمان نصبش راهنمایی نیاز داشتم که خیلی خوب انجام دادند.ممنونم
