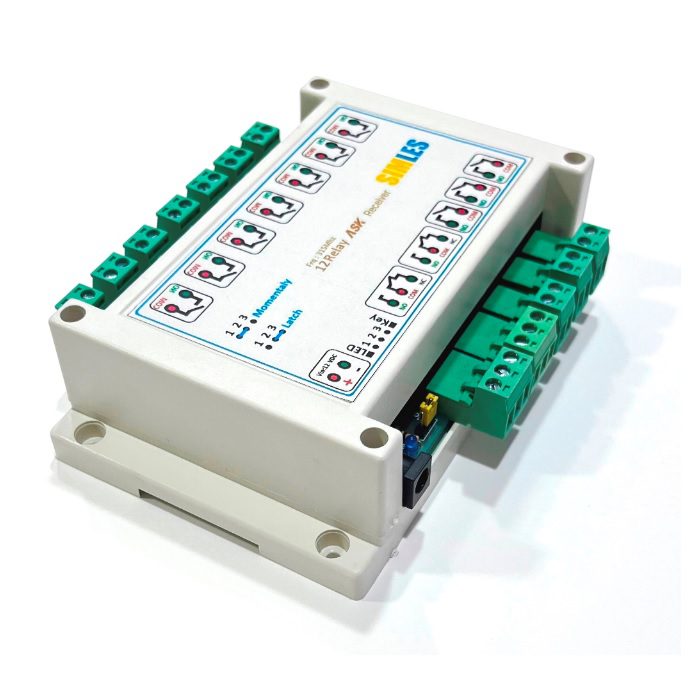

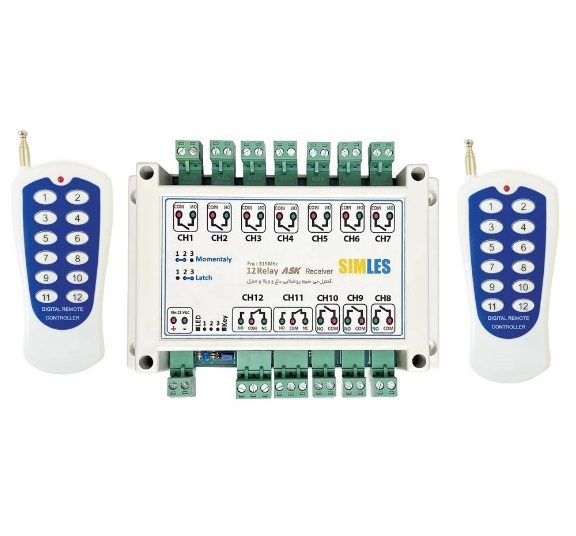

توضیحات

ولتاژ تغذیه دستگاه: 12VDC و حداقل 1A.

نوع مدولاسیون و کدینگ: مدولاسیون ASK و Codefix.

تعداد کانالها: 12کانال که 10کانال خروجی دوپین NOوCOM دارد و 2 کانال خروجی NOوCOMوNC دارد.

آمپراژ و ولتاژ هر کانال: 220 ولتاژ برق شهری و آمپراژ نامی 7 آمپر و 110 ولت DC و آمپراژ نامی 10 آمپر.

فرکانس کاری: 315 مگاهرتز.

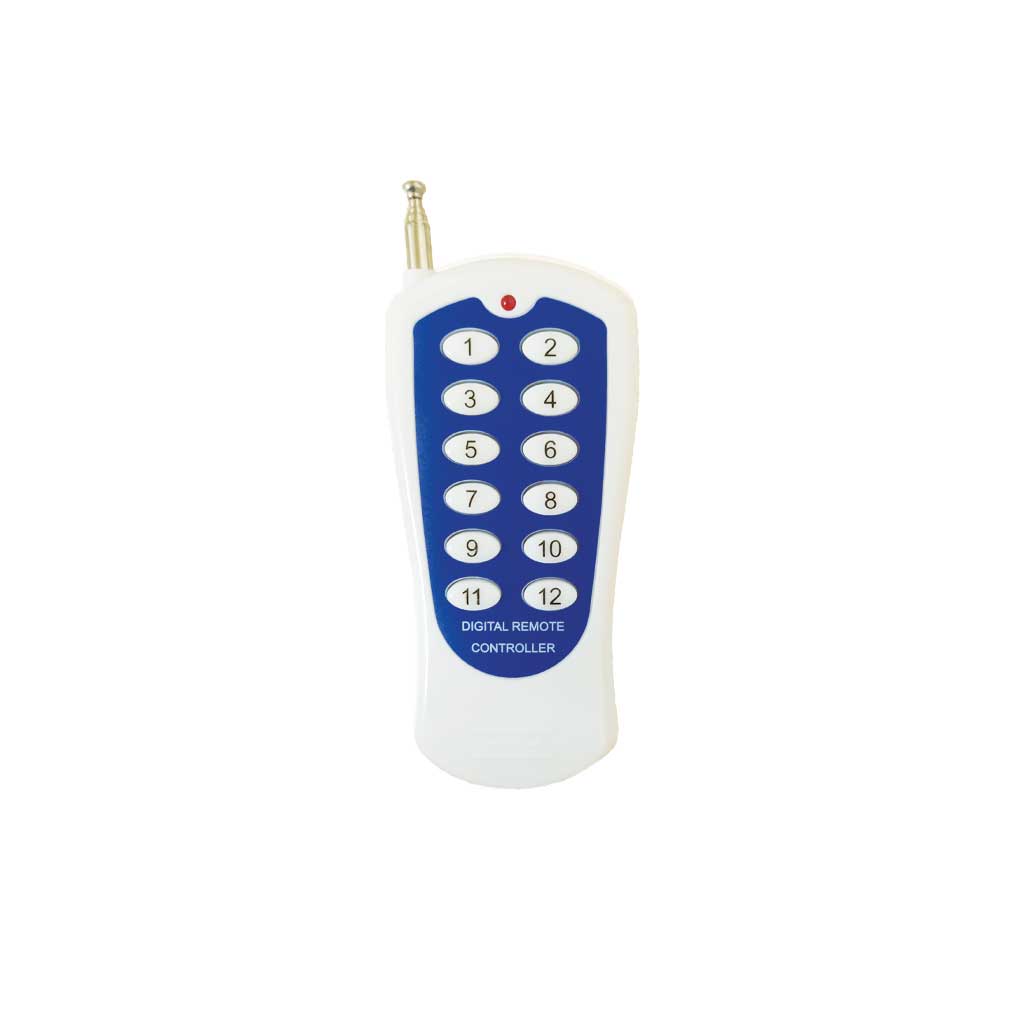

نوع و تعداد ریموت همراه محصول: 1 عدد ریموت کدفیکس 315 مگاهرتز همراه محصول می باشد.

قابلیت نصب روی ریل: دارد.

تعدا برنامه های رله و نحوه انتخاب: 2 برنامه که با جامپر قابل تغییر می باشد که در زیر توضیح داده شده است

• حالت لحظه ای یا شاستی:که تا زمانی که دکمه ریموت فشرده شده باشد رله مربوطه وصل و با رها کردن دکمه شاستی رله مربوطه قطع می گردد.
• حالت لچ یا حافظه دار: با زدن دکمه رله مربوطه وصل و با زدن مجدد شاستی ریموت رله مربوطه قطع می گردد.

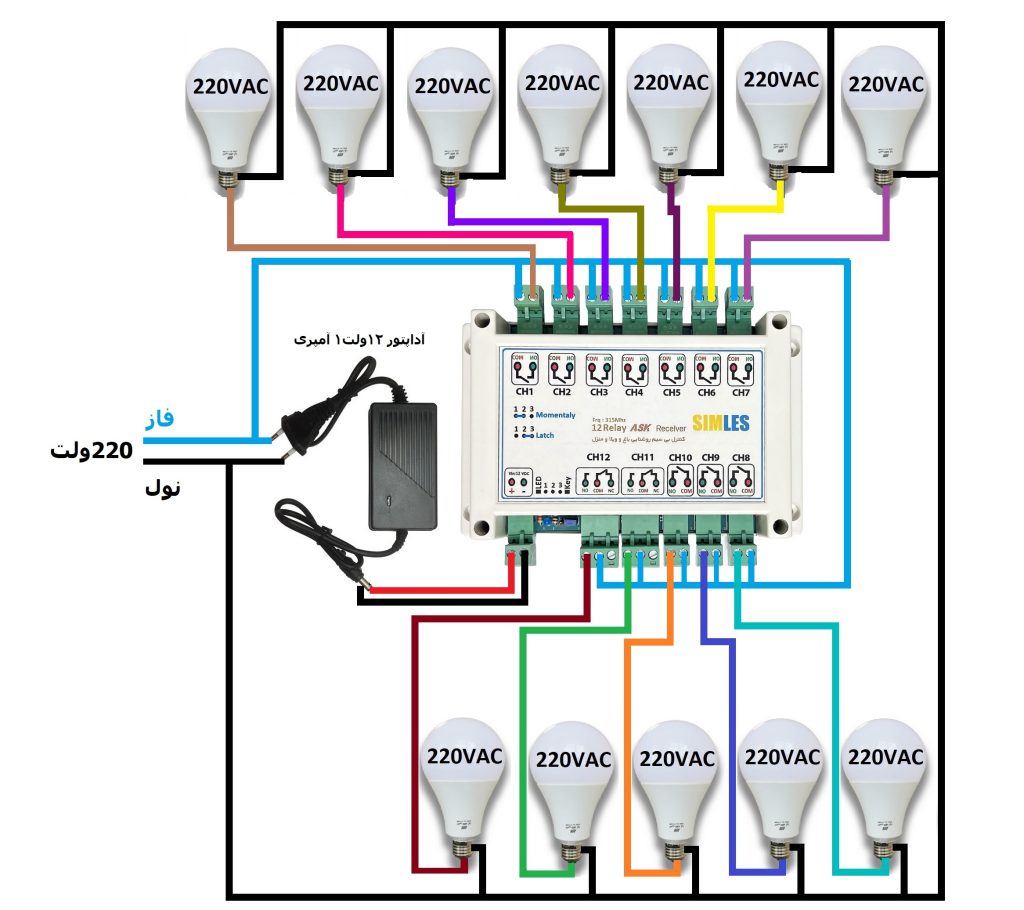

نقشه مدار برای ریموتی کردن 12 دسته روشنایی 220 ولتی:

در نقشه زیر بجای هر لامپ میتوانید دسته ای از لامپ که آمپر هر دسته از 5 آمپر تجاوز نکند را به آن وصل کنید.

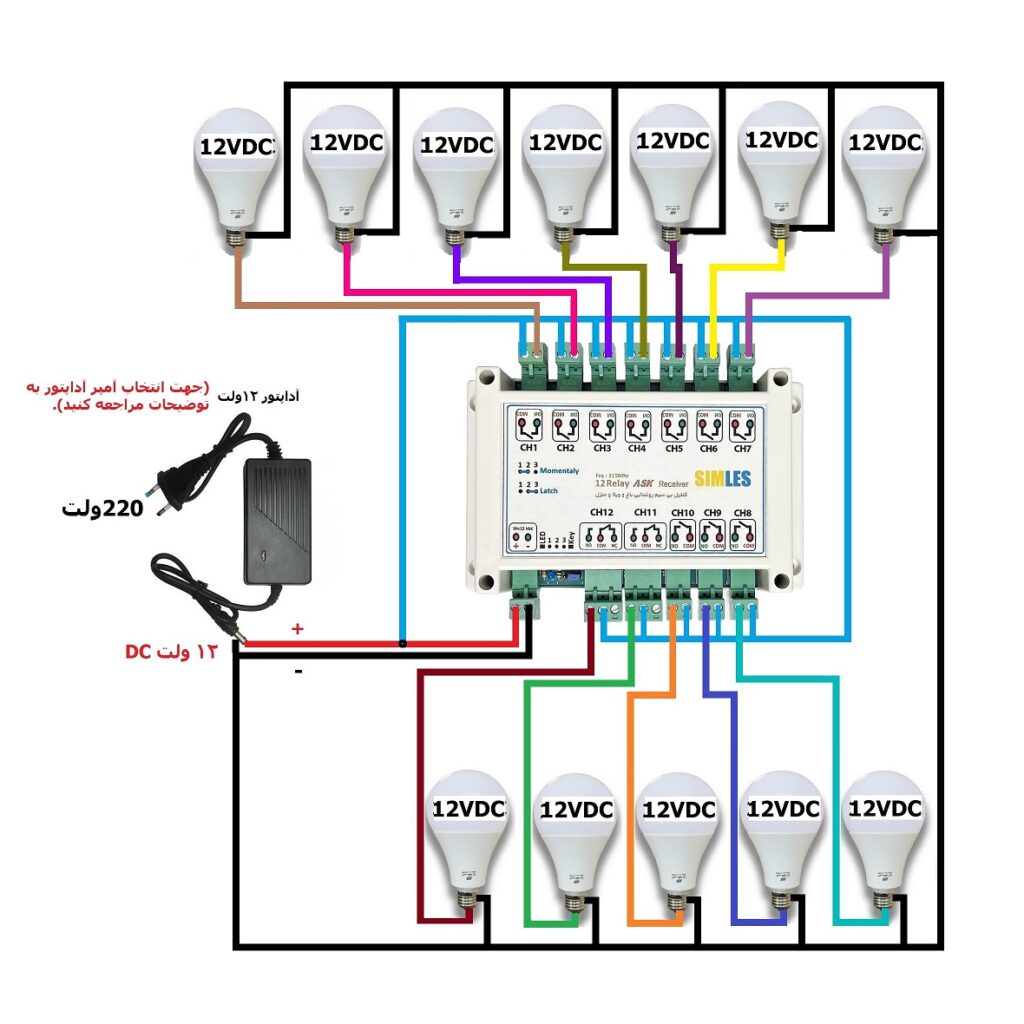

نقشه مدار برای ریموتی کردن 12 دسته روشنایی 12 ولتی:

در نقشه زیر بجای هر لامپ میتوانید دسته ای از لامپ که آمپر هر دسته از 5 آمپر تجاوز نکند را به آن وصل کنید.

درباره انتخاب آمپراژ آداپتور زمانی که دسته روشنایی 12 ولت DC می باشند باید در ابتدا تشخیص دهید که کل مجموعه روشنایی چه مقدار آمپر مصرف می کند و سپس 1 آمپر بالاتر از مقدار آمپر محاسبه شده را بعنوان مقدار مورد نیاز آمپر آداپتور مشخص می شود.
