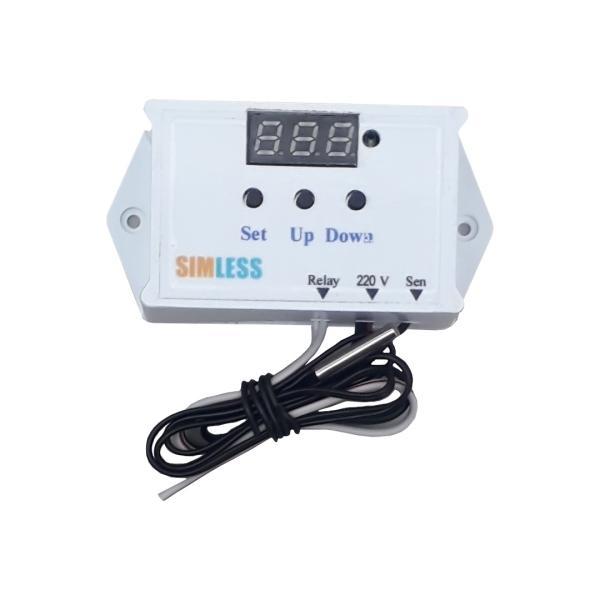

ترموستات دیجیتالی دما و قابل برنامه ریزی

توضیحات

کنترل کننده دما دیجیتال  و سنسور دمای ضد آب NTC یک کنترل کننده ترموستات بسیار کم هزینه و در عین حال بسیار کاربردی است. با استفاده از این ماژول می توانید اکثر انواع دستگاه های الکتریکی را بر اساس دمای حس شده با سنسور دمای NTC با دقت بالا ، بصورت هوشمند کنترل کنید .

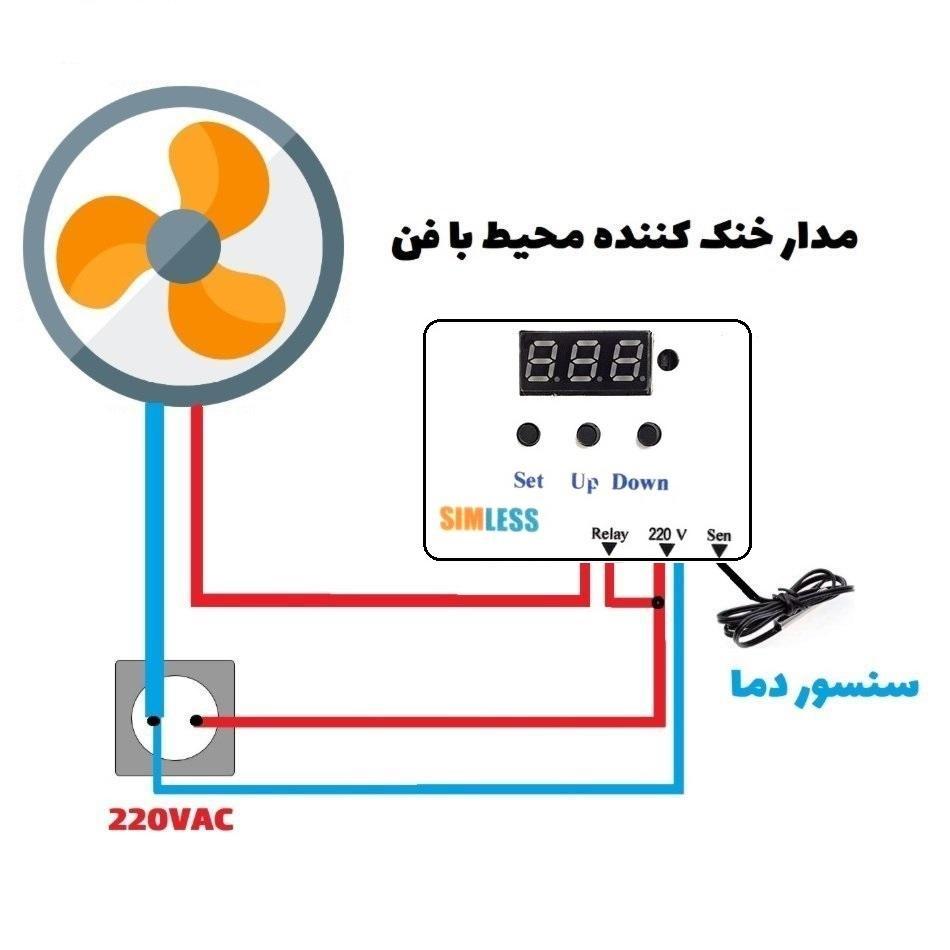

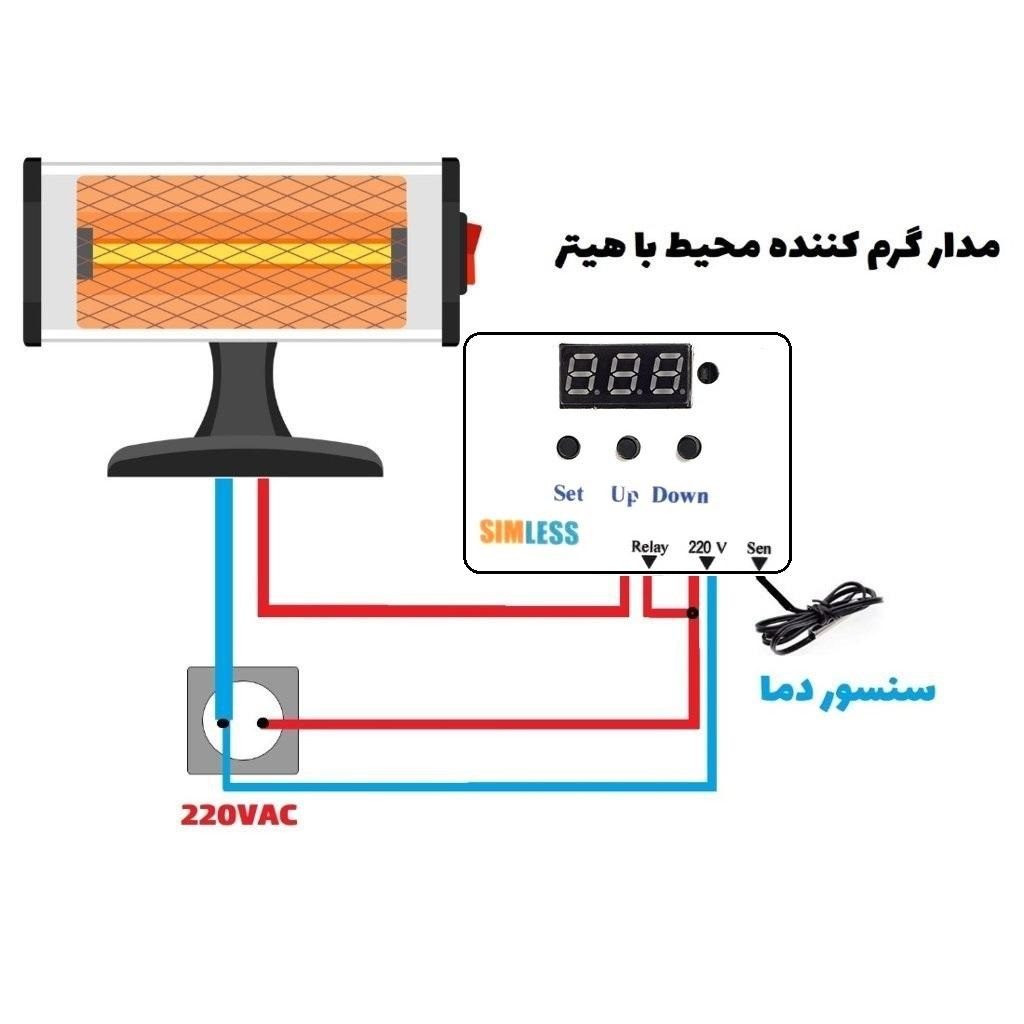

کنترل دمای محیط توسط فن یا هیتر.

دمای یک محیط را می توانید در یک درجه مورد نظر با استفاده از اتصال دستگاهای گرمایش ویا سرمایش به این دستگاه تنظیم نمایید.

دقت اندازه گیره دمایی بالا

کاربرد:ساخت دستگاه جوجه کشی خانگی و کنترل دمای آب اکواریوم خانگی و کنترل دمای گلخانه خانگی

مشخصات فنی:
دامنه کنترل دما: -50 تا 110 درجه
تغذیه ورودی:12 ولت DC
وضوح اندازه گیری دما : در دماهای بین  -9.9 تا 99.9 با دقت 0.1 درجه است ، سایر دامنه های دمایی دقت اندازه گیری1 درجه
نوع سنسور: NTC – 10K  و سنسور ضد آب

خروجی:رله 1 کانال ، ظرفیت 10A است
دقت کنترل: 0.1 درجه
دقت هیسترزیس: 0.1 درجه
ابعاد: 6.5*4*3.5 سانتی متر
زمان اندازه گیری: 0.5S
نوع صفحه نمایش: Seven Segment

این دستگاه غیره صنعتی می باشد و نباید در موارد حساس که عدم عملکرد صحیح دستگاه موجب خسارات جانی و مالی می گردد استفاده گردد.

توضیحات

ماژول ترموستات XH-W1209 یک ماژول کاربردی با کاربری ساده می باشد. از این ماژول برای کنترل دما -50 تا +110 می توان استفاده نمود. ماژول XH-W1209 علاوه بر کنترل دما , در حالت عادی دمای محیط را نیز نمایش می دهد. سنسور دمای ماژول ترموستات XH-W1209 یک NTC بوده که در یک غلاف ضد آب می باشد , که باعث می شود بتوان از سنسور این ماژول در محیط های مرطوب و درون مایعات استفاده کرد.

از ماژول XH-W1209 در محیط های گلخانه ای , در دستگاه های جوجه کشی , تنظیم دمای آکواریوم , تنظیم دمای اتاق و … استفاده می شود.

ماژول ترموستات W1209 دارای ۵ قسمت اصلی است:

• نمایشگر ۳ خانه که مقدار دما را نمایش می دهد.
• در زیر نمایشگر سه تک سوئیچ جهت تنظیم ماژل ترموستات W1209-XH وجود دارد . نام کلید اول set و دو کلید دیگر + و – هستند که برای برای کم و زیاد کردن مقدار دما استفاده می شوند.
• قسمت پایین تک سوئیچ ها ، یک رله ۱۲ ولت به عنوان کلید الکترونیکی قرار گرفته است که با آن مدارات جانبی را می توان قطع و وصل نمود.
•  ترمینال های دو پین ، یکی برای رله K0 و K1 و دیگری برای تغذیه 5 ولت و GND میباشد.
• سنسور دمای کنترل دما W1209-XH که یک سنسور NTC (یا همان مقاومت متغیر با دما ) دارای سوکت سفید رنگ XH است.

عملکرد و تنظیمات ماژول کنترل دما XH-W1209:

ماژول ترموستات W1209-XH دارای سه تک سوئیچ می باشد. با فشردن کلید set به مدت دو ثانیه دسترسی به هفت مورد برای تنظیم ترموستات XH-W1209 انجام می شود. که این هفت مورد P6,P5,P4,P3,P2,P1,P0 هستند. پس از وارد شدن در منو با تک سوئیچ + و – محدوده دمای مورد نیاز را انتخاب میکنیم. نمایشگر سون سگمنت زمانی که رله فعال باشد، روشن شده و تا زمان فعال بودن روشن خواهد ماند. با قطع شدن رله LED روی برد نیز خاموش میشود.

حالت P0 خنک کننده یا گرم کننده:

در حالت P0 عملکرد ماژول ترموستات XH-w1209 را در دو حالت خنک کننده یا C به عنوان Cooling و گرم کننده یا H به عنوان Heating قابل تنظیم می باشد. اگر P0 در حالت C تنظیم شود به محض آنکه دمای محیط از مقدار تعریف شده کمتر شود ؛ رله فعال خواهد شد. و اگر ماژول کنترل دما XH-W1209 در حالت H تنظیم شود . به محض آنکه دمای محیط از مقدار تعریف شده بیشتر شود ؛ رله فعال خواهد شد.

حالت P1 هیستریسس hysteresis:

یکی از ویژگی های جذابی که ماژول کنترل دما XH-W1209 دارد تنظیم مقدار هیسترزیس یا اصطلاحا خطا است , این ویژگی باعث می شود در صورت نوسان دمای محیط حول دمای تعیین شده رله مداما قطع و وصل نشود.در مد P1 تلورانس یا حساسیت ماژول کنترل دما XH-W1209 قابل تنظیم می باشد. به عنوان مثال اگر P1 در 1 درجه سانتی گراد تنطیم شده باشد , دمای مطلوب ماژول ترموستات هم 30 درجه سانتی گراد باشد، رله در دمای 31 درجه سانتی گراد غیرفعال خواهد شد. دوباره رله زمانی که دما به 30 درجه سانتی گراد کاهش پیدا کند، فعال خواهد شد.

حالت P2 تعیین ماکزیمم حد دما:

در مد P2 بیشترین حد دما قابل تنظیم می باشد . البته این دما باید کمتر از ۱۱۰ درجه سانتی گراد باشد.

حالت P3 تعیین مینیمم حد دما:

در مد P3 کمترین حد دما قابل تنظیم می باشد . البته این دما باید بیشتر از -55 درجه سانتی گراد باشد.

حالت P4 کالیبراسیون:

یکی از ویژگیهای منحصر به فرد ماژول کنترلر دما XH-W1209 داشتن ویژگی کالیبراسون دما می باشد.در این حالت می توان ماژول ترموستات W1209 را مانند یک ترمومتر دقیق تنظیم کرد. اگر دماسنج کالیبره شده در دسترس نیست، باید دما را روی ۰ درجه تنظیم کرد . به این روش با دقت 1/0 درجه سانتی گراد، دما قابل سنجش خواهد بود.

حالت P5 تاخیر در قطع رله:

در مد P5 ، زمان تاخیر اولیه بین ۱ – ۱۰ دقیقه قابل تنظیم می باشد . اگر زمان تاخیر در 1 دقیقه تنظیم شود پس از فعال شدن رله تا 1 دقیقه پس از گذر از دمای تعیین شده فعال خواهد بود. این حالت مناسب برای دستگاه جوجه کشی است.

حالت P6 اخطار دمای بیش از حد:

در مد P6 ، ابتدا باید ماژول کنترل دما XH-W1209 را خاموش و سپس روشن کرد. سپس با تک سوئیچ Set وارد تنظیمات شده و دمای مورد نظر را تنظیم کرد . هنگامی که دما از حد تعریف شده تجاوز کند , آلارم فعال شده و نمایشگر دما را نشان نخواهد داد.
