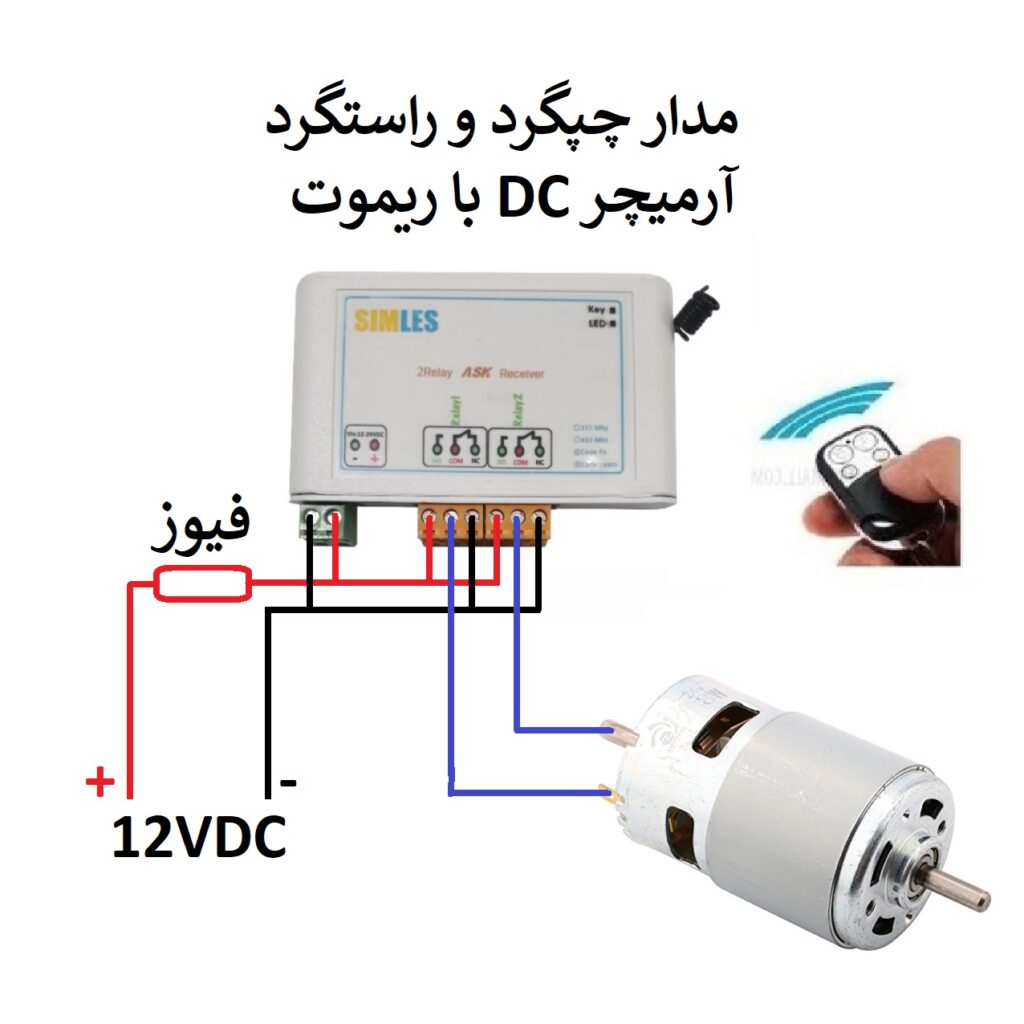

سلام و درود دوستان.امروز قصد معرفی یک مدار چپ گرد راست گرد موتور dc با رله و یا همان مدار تغییر جهت موتور dc و بصورت بیسیم را داریم.برای این کار مطابق شکل زیر اقدام میکنیم.
مدار تغییر جهت موتور dc
کنترل جهت چرخش موتور dc چگونه کار میکند
مدار مدار چپگرد راستگرد موتور dc بدین صورت کار می کند که دو سیم آبی در حالت عادی هر دو منفی می باشند.با زدن شاستی A از ریموت رله1 فعال شده و سیم آبی سمت چپ مثبت می شود و همین امر باعث گردش آرمیچر بصورت چپ گرد شده.حال با رها کردن شاستی سیم های آبی هردو منفی شده و آرمیچر از حرکت باز می ایستد.حال با زدن شاستی B از ریموت رله2 فعال شده و سیم آبی سمت راست مثبت می شود و همین امر باعث گردش آرمیچر بصورت راستگرد می شود.
تنظیمات ارسال فرمان از ریموت درمدار تغییر دور موتور dc
در گیرنده و ریموت های دوکاناله SIMLES (برای خرید به فروشگاه ما مراجعه نمایید) این کار را می توانید با تنظیم مدهای عملکرد رله ها به شکل زیر انجام دهید:
همچنین برای خرید گیرنده و ریموت بصورت مستقیم کلیک کنید
- لحظه ای:با انتخاب این مد کاری در گیرنده SIMLES تا زمانی که شاستی A فشرده شده است موتور چپگرد و با رها کردن شاستی A موتور از حرکت باز می ایستد و با فشردن شاستی B موتور راستگرد شده و با رها کردن آن موتور می ایستد.
- الاکلنگی:با انتخاب این مد کاری در گیرنده SIMLES تا زمانی که شاستی A فشرده شد موتور چپگرد و با رها کردن شاستی A موتورهمچنان به حرکت ادامه می دهد و با فشردن شاستی B موتور راستگرد شده و با رها کردن شاستی B موتورهمچنان به حرکت ادامه می دهد.برای توقف باید یکی از کلیدهای D یا C از ریموت فشار داده شود.
- لچ:این مد را انتخاب نکنید زیرا در مواقعی امکان ایجاد اتصال کوتاه در مدار میگردد و توصیه اکید می شود این مد استفاده نگردد.
سوالات خود را در قسمت نظرات وارد نمایید یا جهت مشاوره در پروژه های خودتان با شماره های سایت تماس حاصل فرمایید.
